一、電動內螺紋三通球閥產品介紹
電動三通球閥T型（Q915F）、L型（Q914F）是綜合國內外*技術而開發的新型三通切換型調節閥。標準球芯有T型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；L型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
二、電動內螺紋三通球閥主要技術參數
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系數KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 |
| |
公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯轉角 | 0~90° | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快開式或比例調節式 | ||||||||||||
連接形式 | 法蘭式、管螺紋式（G”） | ||||||||||||
電動執行機構 | 型號 | HL系列、3810R系列、PSQ系列、HQ或QB型 | |||||||||||
電源電壓 | AC220V、AC380V、DC24V | ||||||||||||
作用形式 | 開關型/調節型（隔爆型） | ||||||||||||
調節型 | 信號范圍 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
開關型 | 電信號 | AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 | |||||||||||
氣動執行機構 | 型號 | DA、GT系列；AW系列 | |||||||||||
氣源壓力 | 0.3～0.7MPa（凈化壓縮空氣） | ||||||||||||
配用附件 | 電-氣閥門*********、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構 | ||||||||||||
調節型 | 輸入信號 | 電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa | |||||||||||
二位切換型 | 回信電壓 | AC220V/DC24V/DC110V | |||||||||||
三、電動內螺紋三通球閥主要外形及連接尺寸
1、內螺紋連接電動L型三通球閥的連接尺寸：
SIZE | d | L | H | D1 | B | W1 | W2 | h |
1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC |
2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC |
2、內螺紋連接電動T型三通球閥的連接尺寸：
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC |
3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC |
1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC |
11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC |
11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 |
|
|

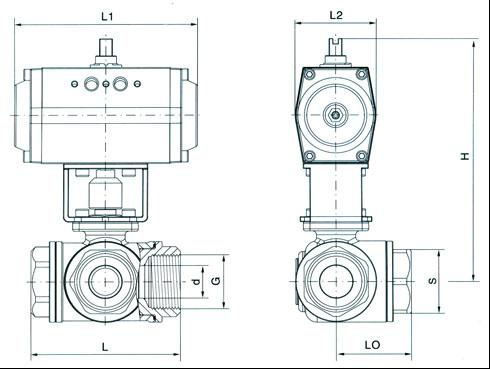

四、電動內螺紋三通球閥結構示意圖
